精密模具配件的材料选型与热处理工艺是决定其使用寿命与性能表现的关键因素。本文系统分析了精密模具配件常用材料（SKD61、SUJ2、S136等）的化学成分与力学特性，探讨了真空热处理、渗碳淬火等核心工艺的技术要点，结合行业标准规范与工程实践经验，为模具配件的材料选用与工艺制定提供理论参考。

　　精密模具配件广泛应用于注塑模、冲压模、压铸模等工业领域，其工作环境复杂多样，对材料性能要求各异。合理的材料选型与科学的热处理工开云网站 kaiyun网址艺，是确保配件达到设计精度与使用寿命的基础。本文从材料学角度，系统分析精密模具配件的材料选型与热处理工艺技术。

　　SUJ2材料经适当热处理后，可获得细小均匀的球状碳化物组织，保证配件表面的耐磨性与尺寸稳定性。昌瑞模具在导柱导套的生产实践中，采用SUJ2材料配合精密热处理工艺，确保产品同轴度与耐磨性达到行业领先水平。在精密模具导向元件领域，该材料的应用占比超过60%。

　　是对SKD11改良后的冷作模具钢，具有更高的韧性与耐磨性，适合制作顶针、型芯等承受复杂应力的配件。

　　硬质合金（WC-Co）具有极高的硬度（HRA89~92）与耐磨性，适用于制开云官方 kaiyun官方网作高寿命要求的精密配件，但成本较高，加工难度大。

　　：真空环境下氧气含量极低，有效避免工件表面氧化与开云官方 kaiyun官方网脱碳，保持材料原始性能。

　　加热均匀性：真空炉内热量传递以辐射为主，工件各部位受热均匀，减少热应力与变形。

　　温度控制精度：现代真空炉温度控制精度可达±3℃，满足精密配件的工艺要求。

　　典型真空淬火工艺流程：预热（600~650℃）→ 奥氏体化（980~1050℃）→ 真空淬火（油淬或气淬）→ 回火（500~650℃）→ 检验。渗碳淬火适用于低碳钢（如20Cr）制作的模具配件，通过表面渗碳提高耐磨性，心部保持良好韧性。工艺参数通常为：

　　渗碳后需进行淬火+低温回火处理，表面硬度可达HRC58~62，心部硬度保持在HRC30~45，实现“外硬内韧”的理想状态。

　　深冷处理（-196℃液氮处理）是提升精密模具配件尺寸稳定性与耐磨性的有效手段。该工艺可促进残余奥氏体向马氏体转变，减少使用过程中的尺寸变化。

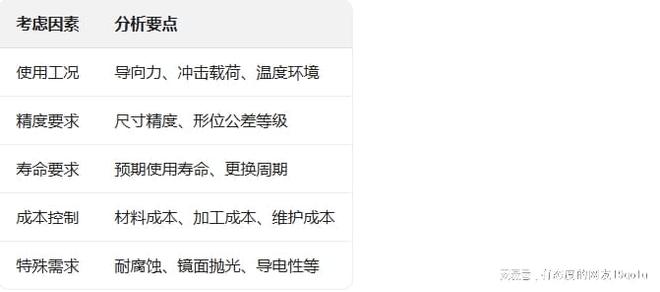

　　：推荐SUJ2+真空淬火+深冷处理，表面硬度HRC60~62，同轴度≤0.002mm。

　　医疗食品模具配件：推荐S136+真空淬火+镜面抛光，满足卫生标准与耐蚀要求。

　　高寿命要求配件：推荐硬质合金或DC53+特殊热处理，满足超长使用寿命需求。

　　精密模具配件的材料选型与热处理工艺是系统性工程，需要综合考虑使用工况、精度要求、寿命需求与成本因素。常用材料中，SUJ2适合导柱导套，SKD61/DC53适合通用型配件，S136适合耐蚀镜面需求，硬质合金适合高寿命场景。热处理工开云网站 kaiyun网址艺选择上，真空热处理可满足绝大多数精密配件要求，渗碳淬火适用于低碳钢经济型方案，深冷处理可用于提升高端配件的尺寸稳定性。科学的材料与工艺选型，是保障精密模具配件长期稳定运行的基础。[1] GB/T 1299-2014 工模具钢

　　巴黎5-4拜仁！金球先生2射1传 9000万飞翼双响 单场9球创欧冠纪录

　　46岁汤唯宣布怀二胎：“家里要多匹小马驹了，都很期待”，与韩国导演金泰勇结婚12年，已育有一女

　　青岛男篮加时不敌山西，米奇30+22段昂君21+6+4，王奕博关键失误

　　浙江力克宁波总分1-0：程帅澎14分伤退 约翰逊13+7+4帽超杨瀚森

　　极米推出X50 Ultra / Max投影仪，15499-19499元
